W jednej ze szczoteczek bateria zaczęła strasznie słabo trzymać i już po kilku myciach trzeba było ją ładować ponownie.
Zaczynamy jak zawsze od zamówienia części zamiennej czyli baterii 🙂
Udało mi się na allegro znaleźć zamiennik do tej szczoteczki:

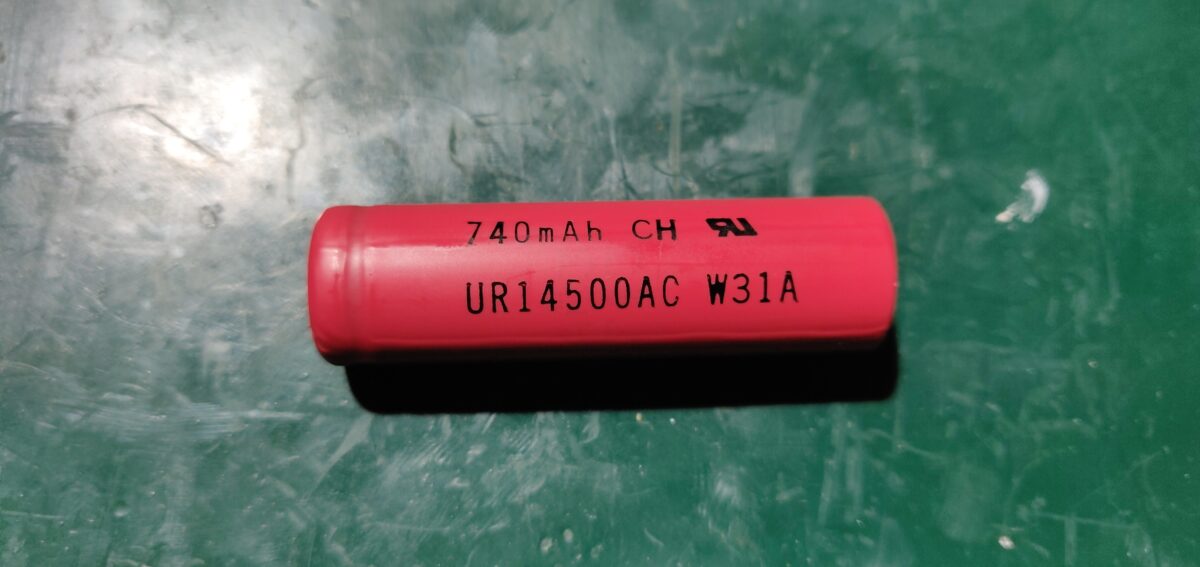

„Uwaga” w tej szczoteczce jest bateria 3,6V – Sanyo UR14500AC:
| Parametr: | Wartość: |
| Pojemność nominalna | 800mAh typowa 760mAh minimalna 740 katalogowa |
| Napięcie nominalne | 3.6V |
| Standardowy prąd ładowania | 0.53A, 3godz. |
| Standardowe napięcie ładowania | 4.2±0.03V |
| Max ciągły prąd rozłądowania | 1.52A |
| Min napięcie rozładowania | 2.75V |
| Waga | 19.6g max. |
| Wymiary | 14mm x 50mm |
| Temperatura pracy | Ładowanie: 10~45 Rozładowanie: -20~60 |
No więc do dzieła:

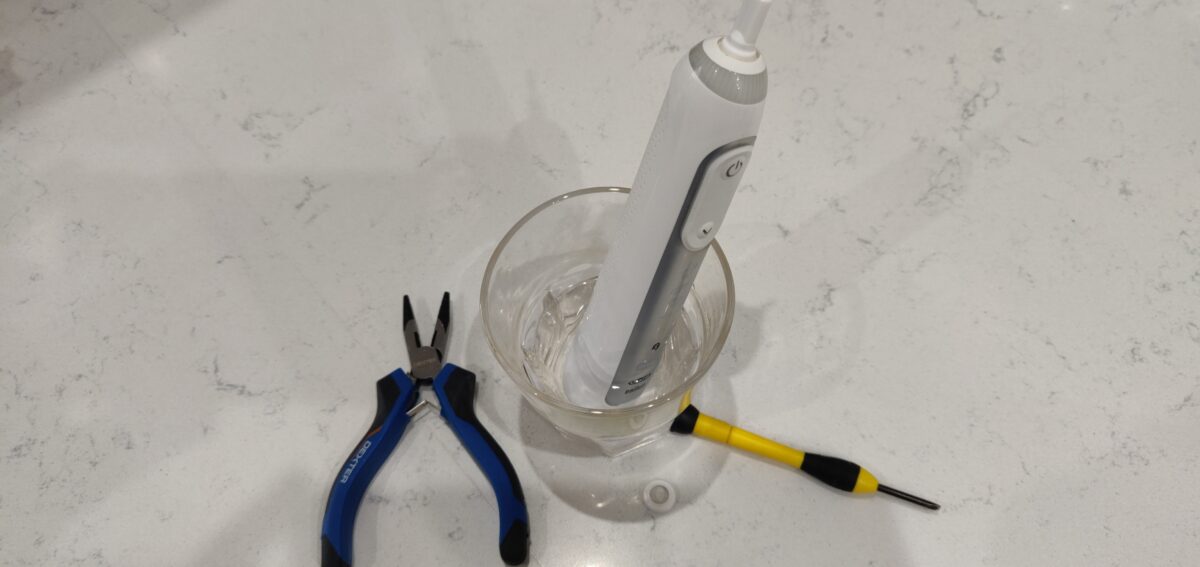

1. Wkładamy szczoteczkę górną częścią do ciepłej wody w celu zmiękczenia gumy uszczelniającej oraz rozpuszczenia zaschniętej pasty:
2. Podważamy i ściągamy pierścień zabezpieczający szczoteczkę od góry a następnie wstawiamy w ciepłą wodę szczoteczkę dołem:
3. Nakładamy szczoteczkę na odłączoną ładowarkę i odchylamy do tyłu aż wypnie się zatrzask.
4. Demontujemy plastikową osłonę diód:

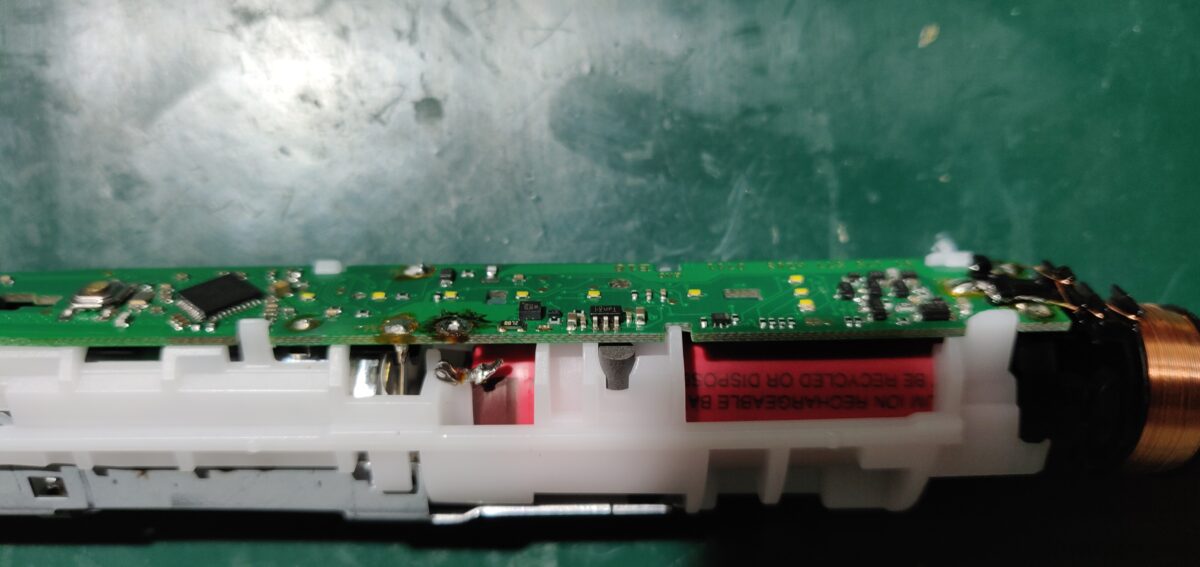

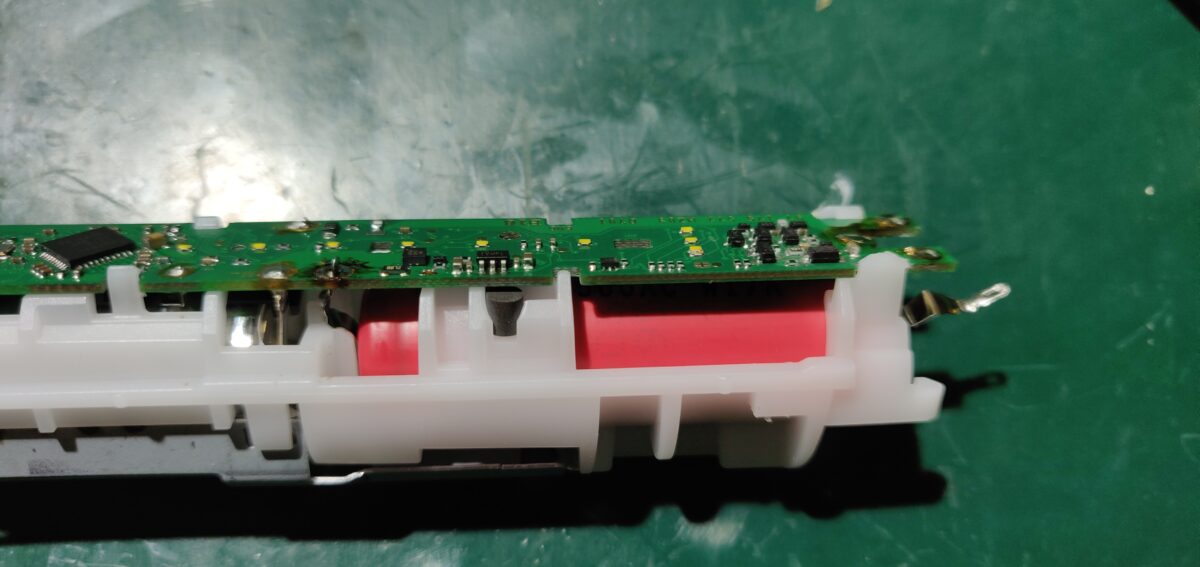

5. Rozlutowujemy plusowy biegun baterii i odsuwamy maksymalnie od płytki drukowanej:

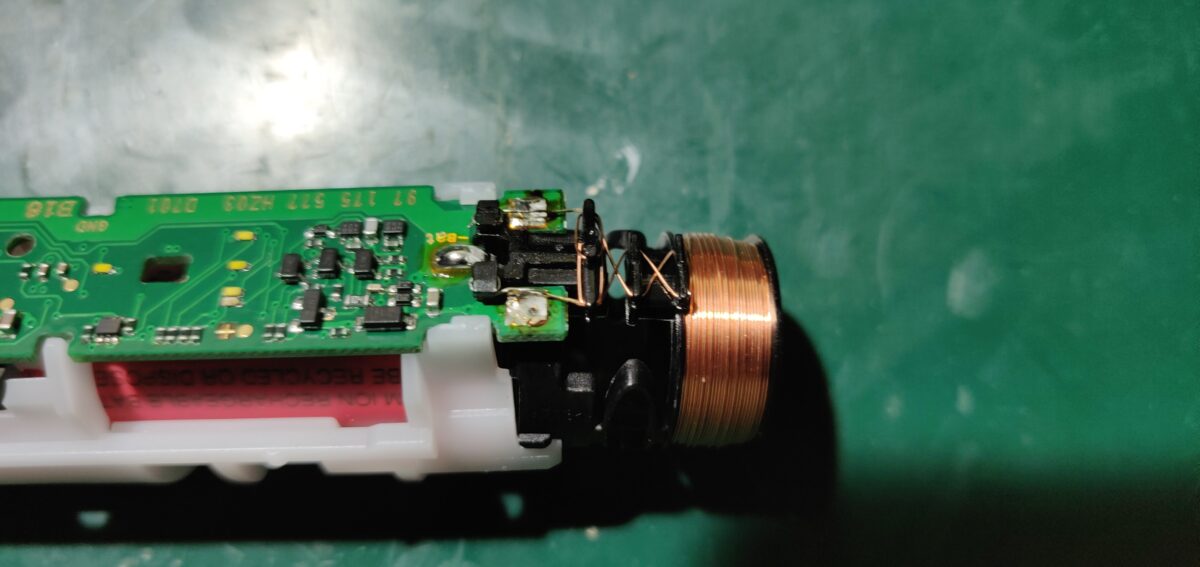

6. Odlutowujemy od płytki drukowanej przewody idące do cewki – uważaj aby ich nie przerwać, należy je odlutować i podwadzić aby nie przylegały do płytki drukowanej ponieważ umożliwi nam to demontaż cewki wraz z plastikową obudową:
Pamiętamy aby wszystkie części odłożyć w jedno miejsce ponieważ będą nam potrzebne do złożenia szczoteczki 🙂

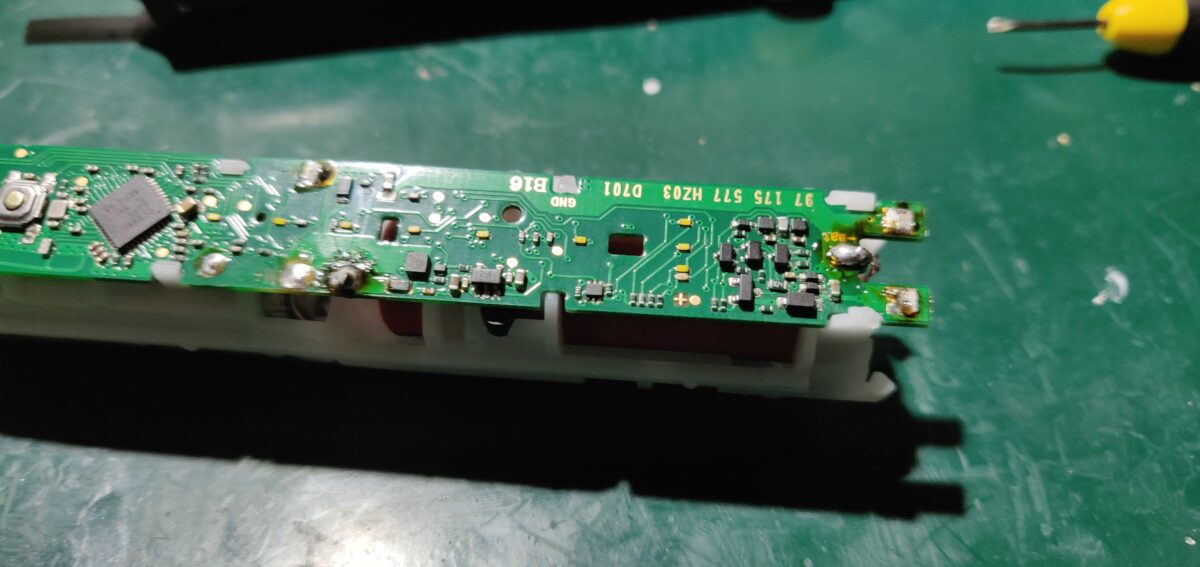

7. Uwalniamy minus od płytki drukowanej i usuwamy baterię:
8. Montujemy nową baterię i lutujemy zaczynając od + a następnie – :

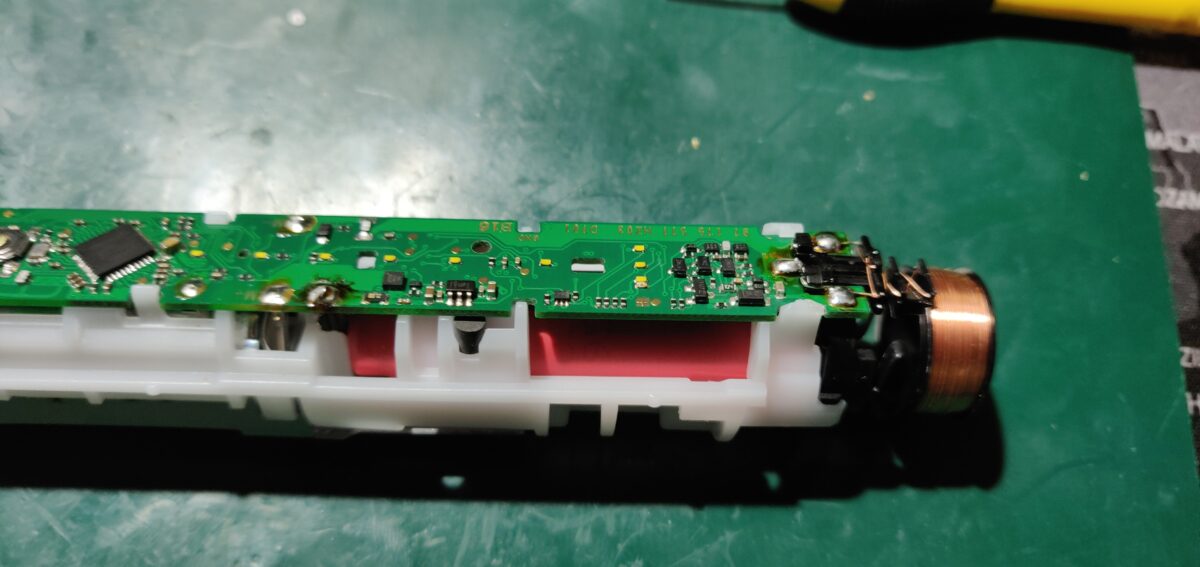

9. Montujemy i lutujemy cewkę ładującą:

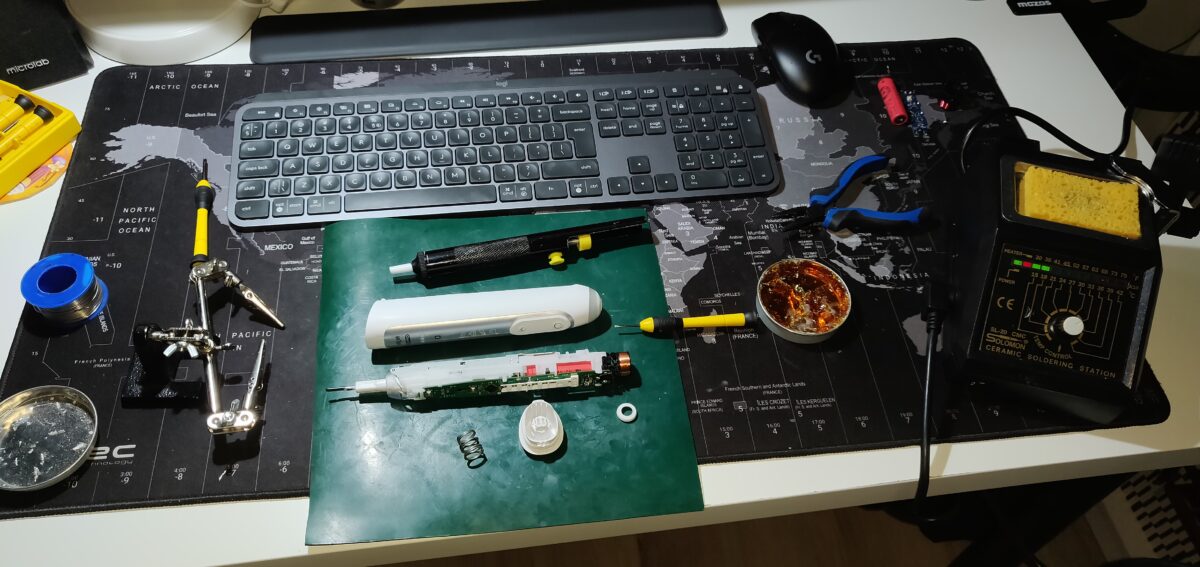

Teraz można przetestować szczoteczkę czy zacznie ładować po umieszczeniu na ładowarce, jeśli wszystko wygląda OK to zaczynamy składanie:

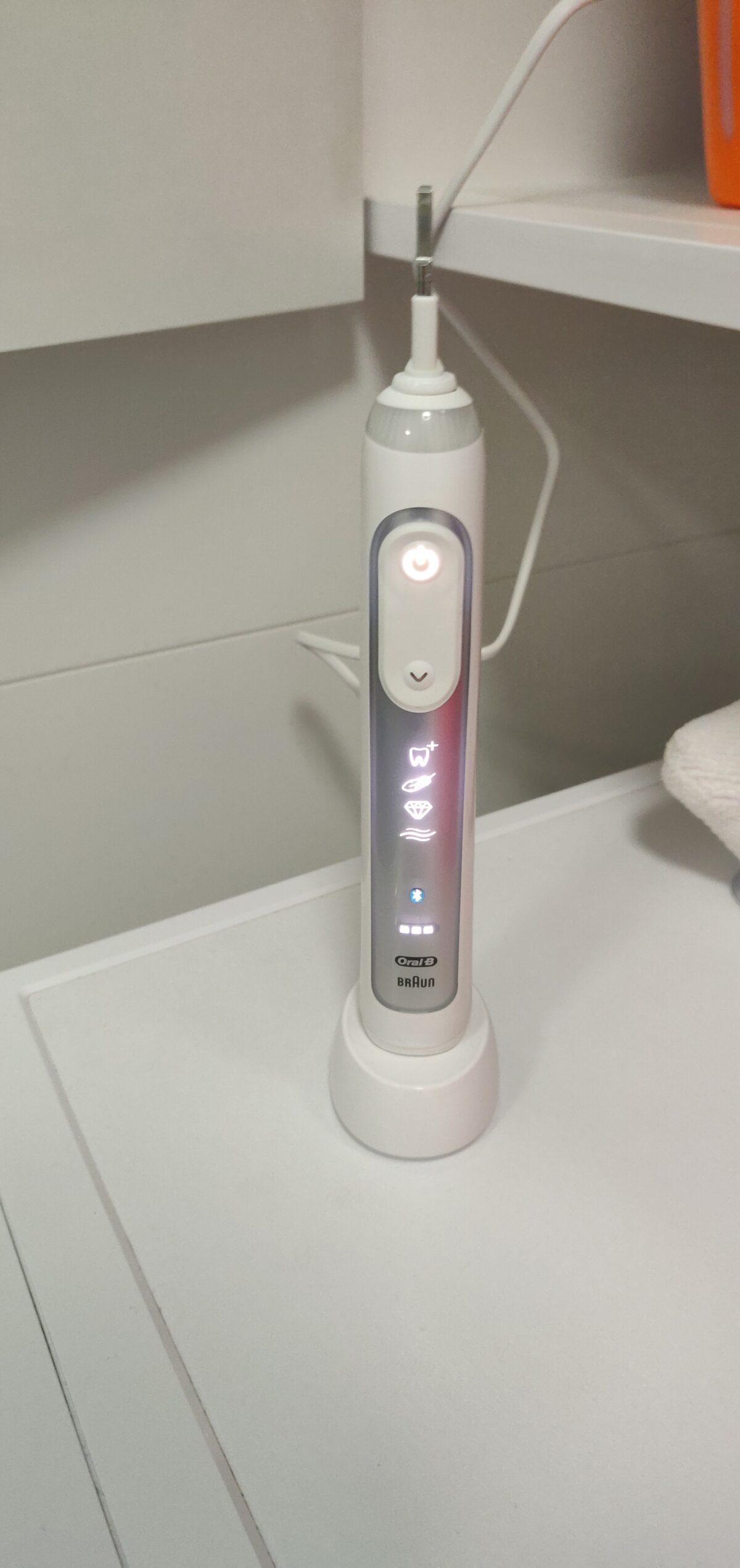

Gotowe 🙂
Linkografia:
Cześć. dobry materiał. wymieniłem dzisiaj akumulatorek ale szczoteczka nie ładuje się. sprawdziłem cewkę przekładając ją do drugiej szczoteczki i wtedy też się nie lądowała. przełożyłem cewkę z dobrej szczoteczki ale też nic to nie dało tzn ta z wymienioną baterią nadal nie ładuje się. jakiś pomysł?
Może bateria (nowa – wymieniona) ma za niskie napięcie i dlatego szczoteczka jej nie chce ładować (rozpocząć ładowania). Ewentualnie może kwestia elektroniki w tej szczoteczce. Niestety nie ma jednej odpowiedzi.
Potrzebny jest ten bezpiecznik. Ja go ściągałem z Polski z tej strony. Kosztował grosze. Najdroższa przesyłka
https://www.tme.eu/gb/pl/details/0zck0075ff2e/bezpieczniki-polimerowe-smd/bel-fuse/
Jego położenie na 9 zdjęciu . Poniżej gdzie lutujemy plus baterii jest ten bezpiecznik. Na zdjęciu chyba złote napisy 2L.00. obok jest czip.
Po wymianie działa jak ta lala!
Potrzebny jest ten bezpiecznik. Ja go ściągałem z Polski z tej strony. Kosztował grosze. Najdroższa przesyłka
https://www.tme.eu/gb/pl/details/0zck0075ff2e/bezpieczniki-polimerowe-smd/bel-fuse/
Jego położenie na 9 zdjęciu . Poniżej gdzie lutujemy plus baterii jest ten bezpiecznik. Na zdjęciu chyba złote napisy 2L.00. obok jest czip.
Po wymianie działa jak ta lala!
Naprawdę fajnie zrobione, konkretnie i klarownie.
Czy robi to ktoś usługowo ?
Podejrzewam że w lokalnym serwisie elektroniki/laptopów itp gdzie mają lutownicę zrobili by ci to za opłatą tylko wcześniej dobrze się zapytać czy mają takie ogniwa.
Jeśli nie to albo samodzielna wymiana albo zakup nowej szczoteczki.
Witam.
Świetny materiał!
U mnie po wymianie akumulatora ok ładowanie działa. Jednak silniczek się włącza, a po paru sekundach zwalnia i pada! Na bateri mam 3,88 volta. Poproszę o jakąs pomoc.
Dziękuję.
W takim razie problem może być z elektroniką. Niestety tu nie pomogę. Wydaje mi się że te szczoteczki niektóre modele mają problem z elektroniką ponieważ posiadam 2 takie szczoteczki i jedna trzyma bez problemu kilka dnia druga max 2 nawet nie używana.
Sprawdziłem I bateria jest naładowana a szczoteczka nie działa już w ogóle. Według innych materiałów należy zewrzeć plus baterii z plusem cewki. Albo z 2 pinem czipa L … Coś tam… Nie pamiętam. Jak znajdę to znać. Też poinformuje ci zadziałało.
Daj znać jak ci się uda rozwiązać ten problem to chętnie naprawie też swoją która sama się rozładowuje bardzo szybko.
Trzeba wymienić bezpiecznik. Znalazłem na innej stronie. Przegrzewa się i się wyłącza. Czekam na dostawę. Dam znać jak poszło!
Potrzebny jest ten bezpiecznik. Ja go ściągałem z Polski z tej strony. Kosztował grosze. Najdroższa przesyłka
https://www.tme.eu/gb/pl/details/0zck0075ff2e/bezpieczniki-polimerowe-smd/bel-fuse/
Jego położenie na 9 zdjęciu . Poniżej gdzie lutujemy plus baterii jest ten bezpiecznik. Na zdjęciu chyba złote napisy 2L.00. obok jest czip.
Po wymianie działa jak ta lala!
Dzięki wielkie za informacje, po twoim poprzednim komentarzu zacząłem szukać i znalazłem dwa filmiki na temat szczoteczek:
https://www.youtube.com/watch?v=O4iEAWibEsg
https://www.youtube.com/watch?v=Wfuu_V_HekU
Po ich obejrzeniu również z TME zamówiłem takie dwa rodzaje bezpieczników:
PTSLR08058V200 EATON/BUSSMANN
ERBRD3R00X PANASONIC
I właśnie w ten weekend planuje wymienić je w mojej szczoteczce która się nadmiernie szybko rozładowuje 🙂
