Test zasilaczy USB podłączonych do Raspberry Pi


Po kolejnej „śmierci” karty SD podpiętej do maliny postanowiłem zrobić mały test posiadanych przeze mnie zasilaczy (ładowarek) aby sprawdzić która najlepiej będzie pasowała do tego zadania.

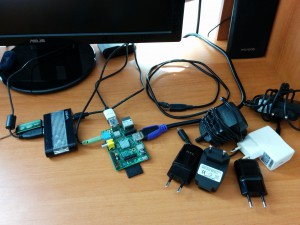

IMG_20140806_084557[1]

Zestaw testowy to:

-Raspberry Pi model B

– Hub USB LogiLink UA0026A 7 portowy, aktywny zasilany zasilaczem o parametrach wyjściowych 5V 2A

– Karta WiFi TP-Link TL-WN723N podpięta bezpośrednio do maliny

– kata SD Kingston 1GB

– Pendrive 4GB podpięty pod hub USB

– odbiornik podczerwieni HP model OVU422000/06 (5V 0,1A) podpięty pod hub USB

– przewód micro USB od Blackberry do przekazywania zasilania.



Napięcie jest mierzone w punktach pomiarowych TP1 (+) oraz TP2 (-) znajdujących się na płytce drukowanej raspberry pi.

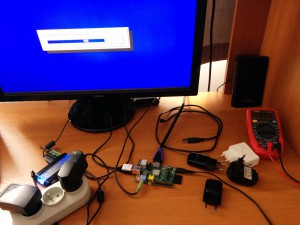

IMG_20140806_090746[1]

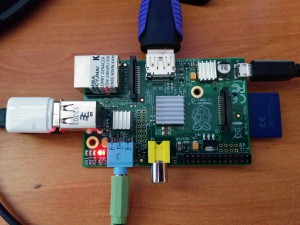

IMG_20140806_112103[1]

System jest instalowany na 4GB pendrive z bootowalnej karty pamięci utworzonej za pomocą programu raspbmc-win32.

Do testowania odtwarzania wykorzystana została wtyczka youtube oraz film Planet Earth: Amazing nature scenery w rozdzielczości 720p (sprzętowa akceleracja włączona):

IMG_20140806_140033[1]



1. Ładowarka od LG Nexus 5 – parametry wyjściowe 5V 1,2A.

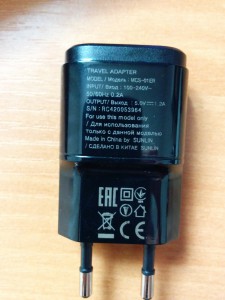

IMG_20140806_093331[1]

– napięcie w trakcie instalacji Raspbmc wahające się w okolicach 4,73 V

– odtwarzając z youtube film 720p – 4,75V



2. Ładowarka od HTC Desire Z – parametry wyjściowe 5V 1A

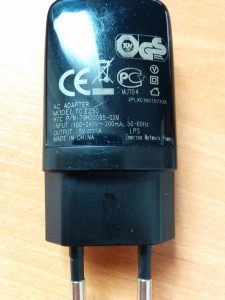

IMG_20140806_093216[1]

– napięcie w trakcie instalacji Raspbmc wahające się w okolicach 4,83V

– odtwarzając z youtube film 720p – 4,77V

– po przełączeniu karty wifi również do huba USB film z youtube 720p – 4,83V

– wykorzystując długi przewód dobrej jakości (Krugr&Matz 1,8m), karta wifi w hubie USB film z youtube 720p – 4,91V



3. Ładowarka od Blackberry 8520 Curve – parametry wyjściowe 5V 0,7A

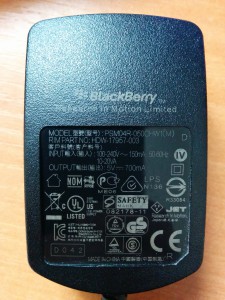

IMG_20140806_094512[1]

– napięcie w trakcie instalacji Raspbmc wahające się w okolicach 4,88V

– odtwarzając z youtube film 720p – 4,83V



4. Ładowarka od czytnika e-booków BOOX 60 – parametry wyjściowe 5V 1A

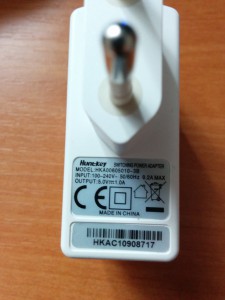

IMG_20140806_104111[1]

– napięcie w trakcie instalacji Raspbmc wahające się w okolicach 4,80V

– odtwarzając z youtube film 720p – 4,76V



5. Ładowarka chińska od jakiegoś chińskiego urządzenia – parametry wyjściowe 5V 1A

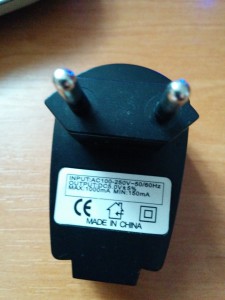

IMG_20140806_110911[1]

– napięcie w trakcie instalacji Raspbmc wahające się w okolicach 4,59V

– odtwarzając z youtube film 720p – 4,41V (kiepska jakość źródła zasilania powoduje że słychać w głośnikach nieprzyjemne trzaski w czasie kiedy nic nie jest odtwarzane)

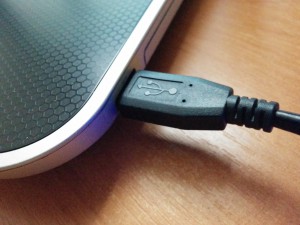

6. Podłączone do portu USB 3.0 (przewodem usb 2.0) w komputerze – parametr wyjściowy 5V 0,5A

IMG_20140806_112721[1]

– napięcie w trakcie startu instalacji Raspbmc wahające się w okolicach 4,63V – niestety przy takim podłączeniu karta wifi wpięta w usb nie uruchomiła się.

– odtwarzając z youtube film 720p – 4,52V

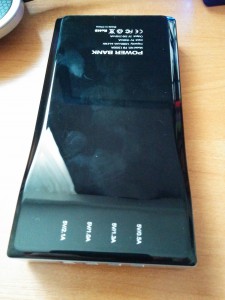

7. Powerbank EasyAcc 12000mAh 4 portowy powerbank dla testów podłączamy maline pod wyjście 1,3A – parametry wyjściowe 5V 1,3A

IMG_20140806_113331[1]

– napięcie w trakcie instalacji Raspbmc wahające się w okolicach 4,83V

– odtwarzając z youtube film 720p – 4,77V



8. Podłączone do wspomnianego już huba USB LogiLink (tego samego gdzie wpięty jest pendrive na którym instalujemy system)

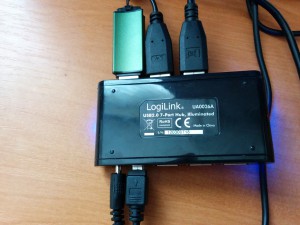

IMG_20140806_123407[1]

– napięcie w trakcie instalacji Raspbmc wahające się w okolicach 4,75V

– odtwarzając z youtube film 720p – 4,69V

– po przełączeniu karty wifi również do huba USB film z youtube 720p – 4,76V



Także najlepszym rozwiązaniem będzie wybrać jeden z osobnych zasilaczy do zasilenia samego raspberry pi a kartę wifi przepiąć do huba USB który posiadając 2A zasilacz powinien ją spokojnie wykarmić.

Duży wpływ na stabilność naszego raspberry pi będzie miał również zastosowany przewód usb którym doprowadzamy zasilanie. Po zmianie na dłuższy (niskiej jakości)  o podobnej średnicy zauważyłem w trakcie oglądania filmiku testowego różnice na poziomie 0,1 – 0,2V co jest dość znaczące.

Po przeprowadzonych testach zdecydowałem się używać do zasilania przewodu Kruger&Matz o długości 1,8m któy spisuje sie znacznie lepiej niż oryginalny micro usb przewód który był razem z telefonem Blackberry 🙂

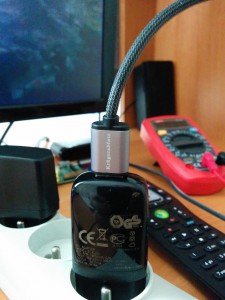

IMG_20140806_153424[1]
